ESTRIBOS Y ESCUADRAS

El término estribos generalmente se aplica al refuerzo lateral en miembros de flexión y el término se une al refuerzo lateral en miembros de compresión vertical.

En la prueba de compresión uniaxial del concreto, al alcanzar la carga máxima falla el concreto ocurre donde las principales grietas se alinean en la dirección vertical y el cubo de concreto se divide. El desarrollo de grietas verticales implica la expansión de hormigón en direcciones laterales. En caso de que el hormigón esté confinado en direcciones laterales, se observó que la formación de grietas verticales se vería obstaculizada como se indicó en experimentos anteriores. Como resultado, la resistencia del concreto se incrementa con un aumento en la tensión de falla.

La teoría anterior se usa a menudo en el diseño de columnas de puentes. Los estribos de acero están instalados alrededor del refuerzo principal vertical. Aparte de la función del refuerzo de cizallamiento, ayuda a evitar la deformación lateral del núcleo de hormigón interior de modo que se aumenta la resistencia de la columna de hormigón.
Además, los estribos abiertos se proporcionan principalmente para resistir las fuerzas de corte en vigas de hormigón y se aplican en lugares en los que el efecto de la torsión es insignificante. Los estribos en forma de U se colocan en el lado de tensión de las vigas de hormigón en las que se producirían grietas de corte. Sin embargo, cuando las vigas de concreto están diseñadas para resistir una cantidad sustancial de torsión, se deben usar estribos cerrados en su lugar.

Los haces de concreto varían en profundidad. Cuanto más profundo es el haz, más capacidad de corte. Cuando la profundidad no es adecuada, se deben agregar estribos de acero para aumentar la capacidad de corte del rayo. Estos estribos suelen ser una pieza de acero doblada en forma rectangular. A menudo se usa acero de diámetro pequeño, como barras de refuerzo n.º 3 y n.º 4. El estribo normalmente se envuelve alrededor de las barras inferiores y superiores de los rayos.

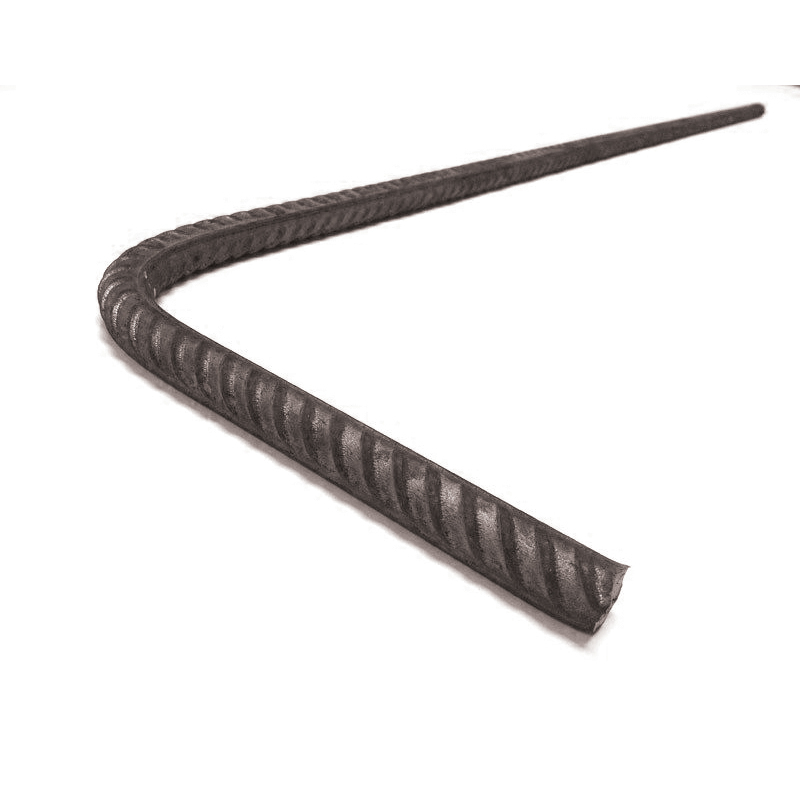

Las barras de esquina se utilizan generalmente para reforzar las esquinas de las losas y para unir las barras de armadura verticales y horizontales.

• TIPOS DE ESTRIBOS ESTÁNDAR (FIGURAS ABIERTAS)
• TIPOS DE ESTRIBOS ESTÁNDAR (FIGURAS CERRADAS)

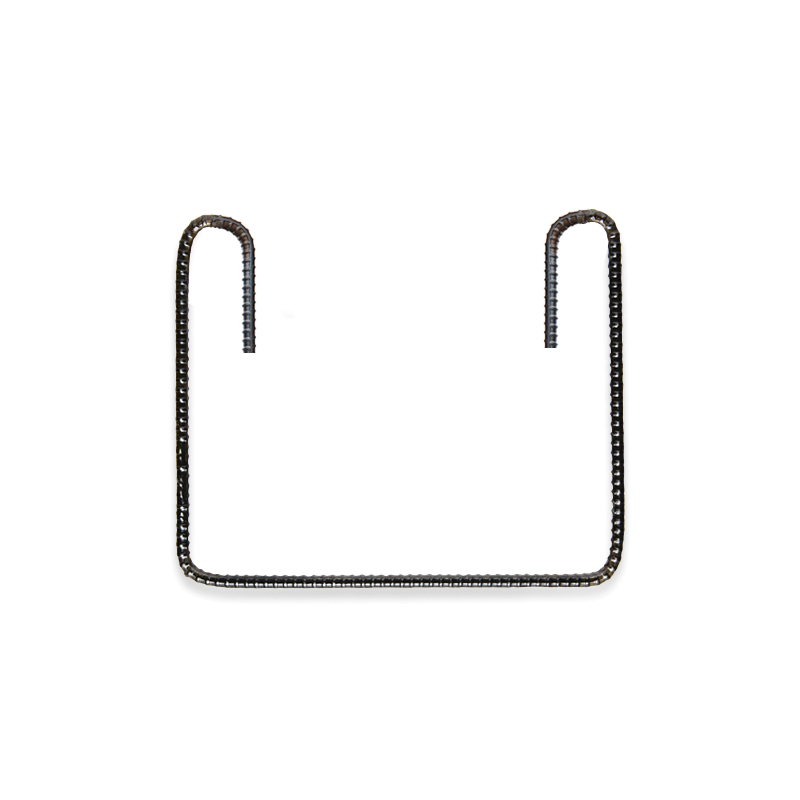

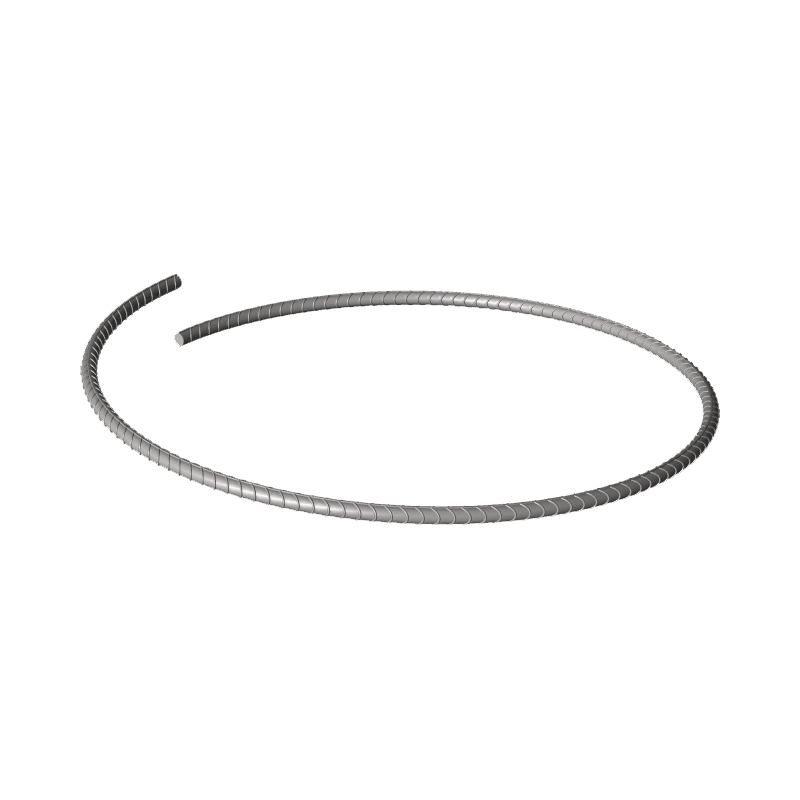

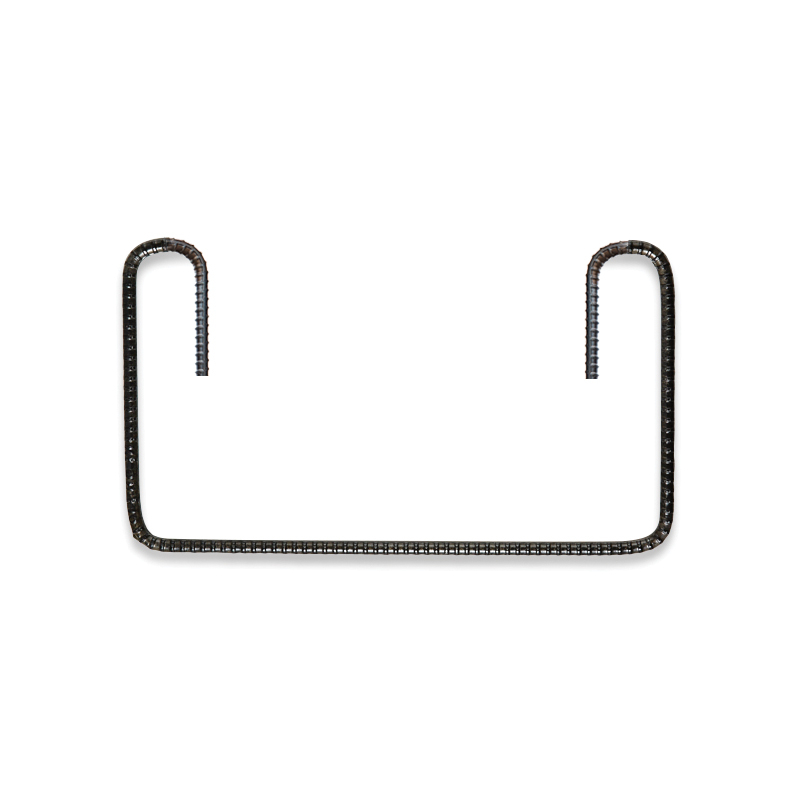

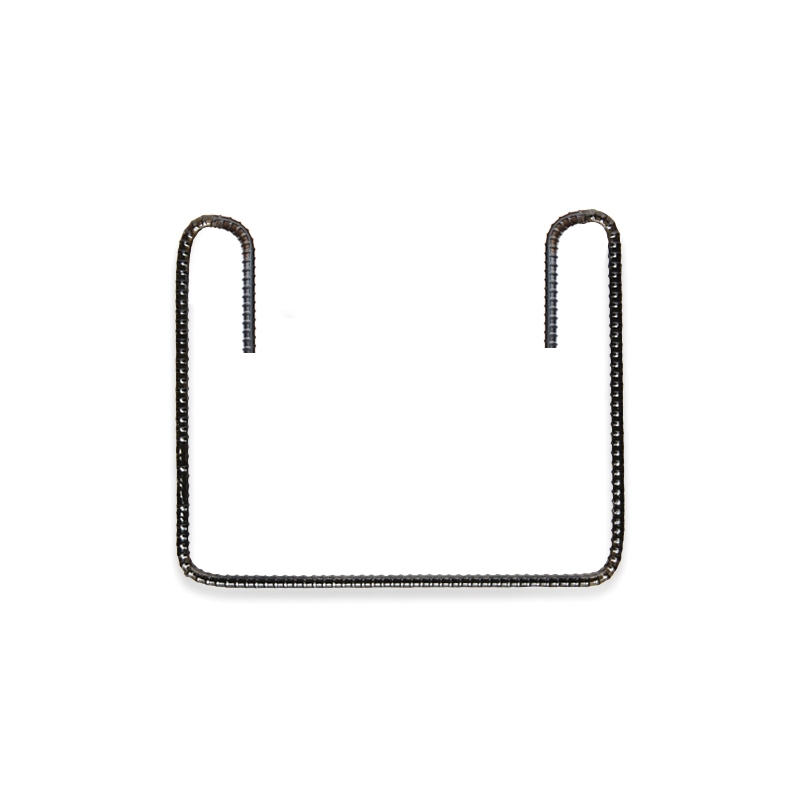

TIPOS DE ESTRIBOS ESTÁNDAR (FIGURAS ABIERTAS)

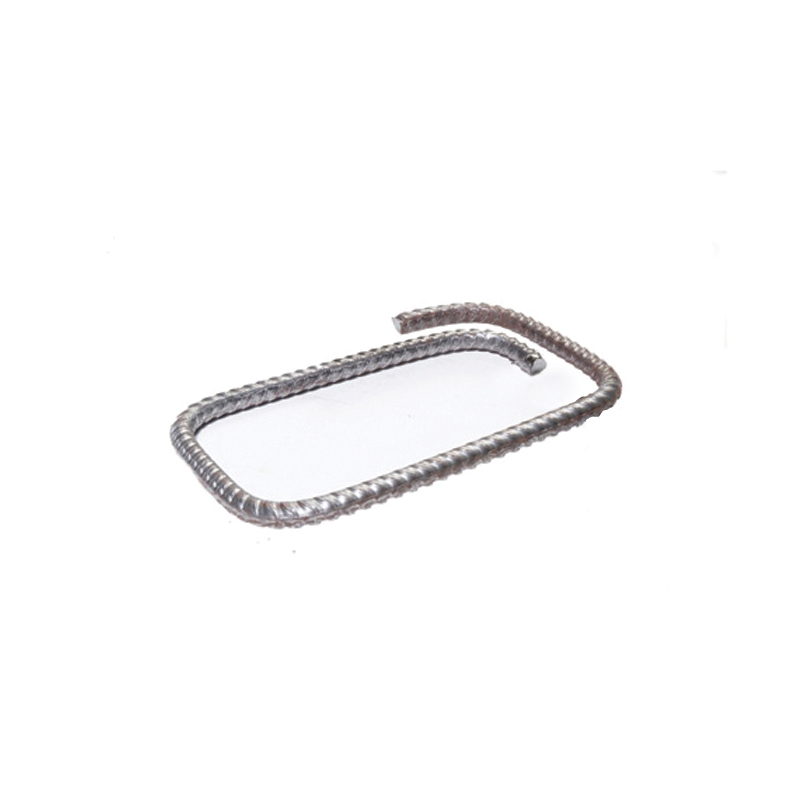

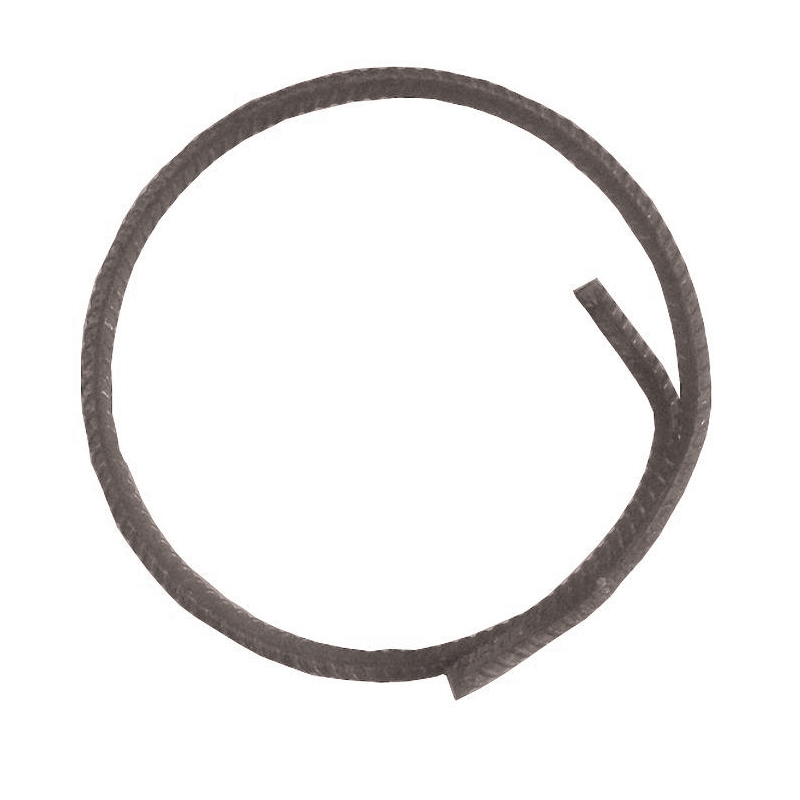

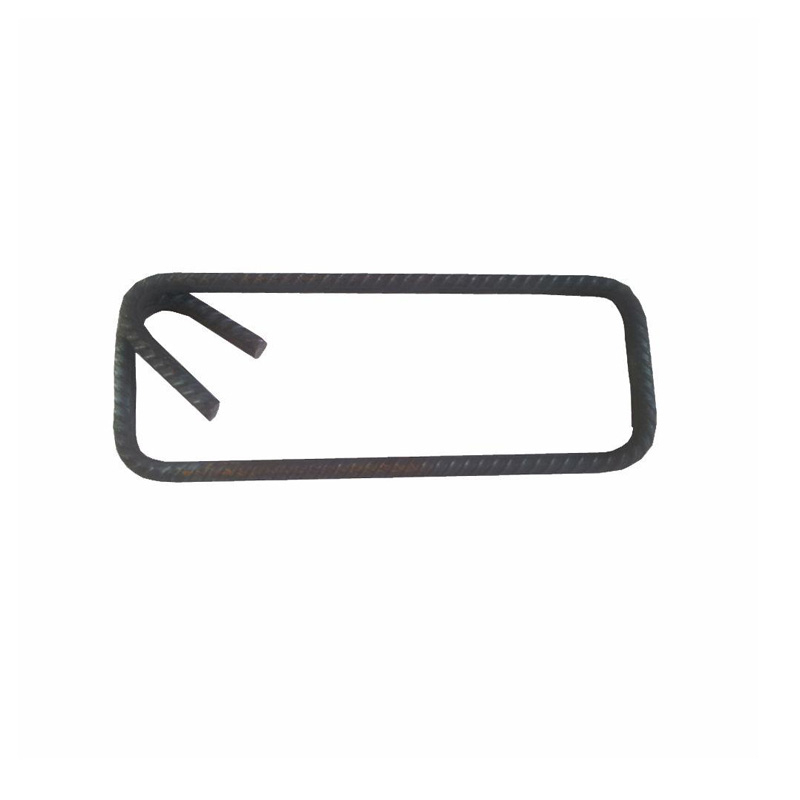

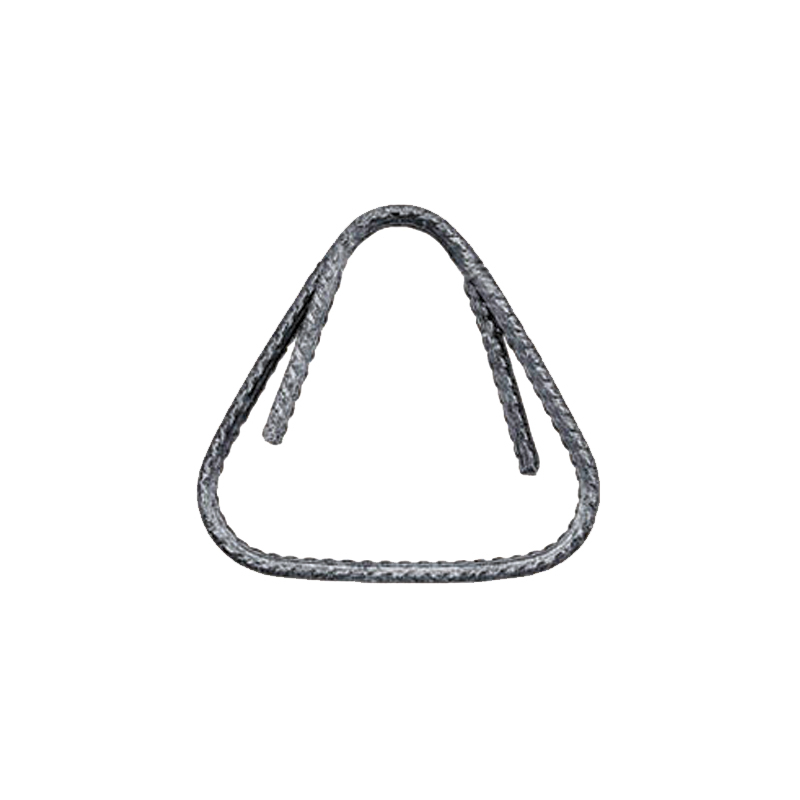

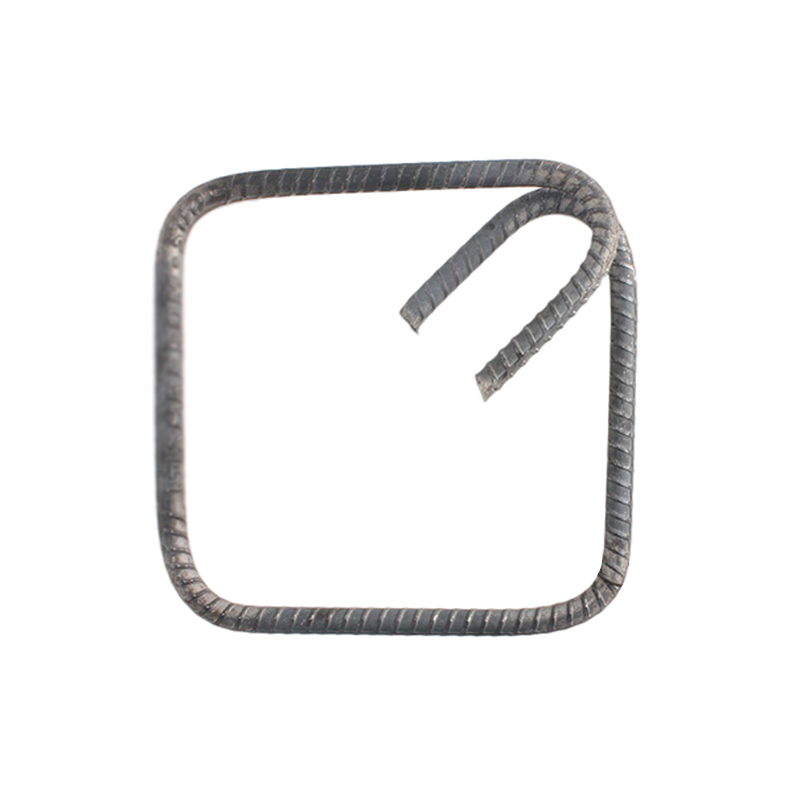

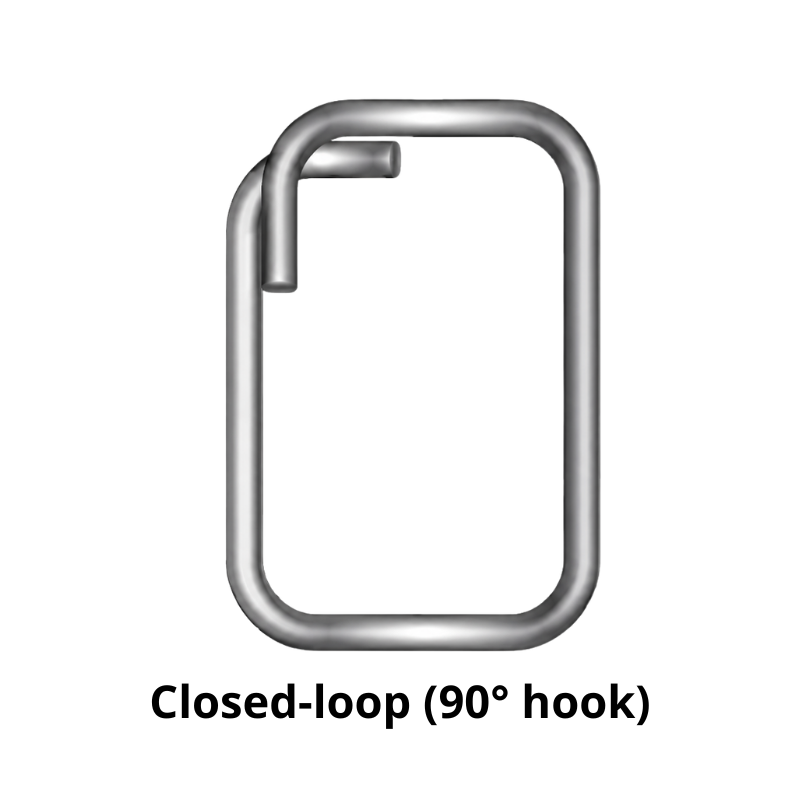

TIPOS DE ESTRIBOS ESTÁNDAR (FIGURAS CERRADAS)
